クライアントサーバーシステム　解説

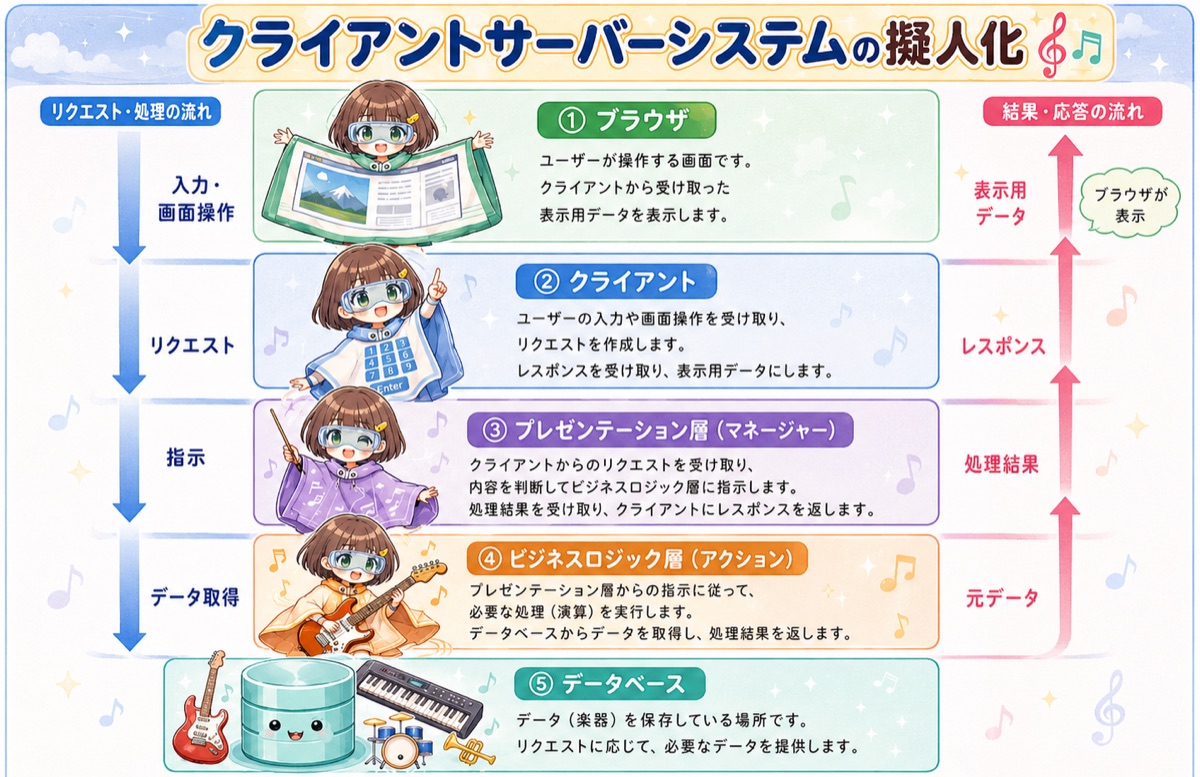

例えば、Webブラウザに文字や画像を表示するとき、クライアントサーバーシステムでは、上の図のように複数のソフトウェアがそれぞれの役割を分担し、連携して処理を行います。

クライアントサーバーシステムとは？

「依頼する側（クライアント）」と「提供する側（サーバー）」という役割分担の構造になっている事です

クライアントサーバシステム（Client-Server System）は、クライアントとサーバーという役割を持つコンピュータやソフトウェアが、ネットワークを通して処理を行うシステム構成です。

①（ブラウザ）：

・表示用データを画面に表示

ユーザーが操作する画面です。Chrome、Safariなどで、サーバーから受け取った表示用データを画面に表示します。

②（クライアント）：

・ユーザー（利用者）からの指示の受け取り

・リクエストの作成

・レスポンスを表示用データに変換

ユーザーの入力や画面操作を受け取ってリクエストを作成し、返ってきたレスポンスを表示用データに変換します。

（①②はブラウザ側のはたらきです）

③（プレゼンテーション層／マネージャー）：

・リクエストの受け取り

・内容を判断し指示を出す

・指示の処理結果を受け取る

・クライアントに結果を返す

クライアントからのHTTPリクエストを受け取り、内容を判断してビジネスロジック層へ指示します。処理結果を受け取り、クライアントにレスポンスを返します。Nginx、Apache などのWebサーバーが代表例です。

④（ビジネスロジック層／アクション）：

・計算や処理（演算）を実行

・データベースからデータを取得

・結果を返す

指示に従って必要な計算や処理（演算）を実行し、データベースからデータを取得して結果を返します。Tomcat、Node.js、Python などが代表例です。

⑤（データベース）：DB管理システムがデータを保存・検索・更新し、必要なデータを提供します。MySQL、PostgreSQL などが代表例です。

それぞれの役割が連携することで、最終的にWebブラウザへ文字や画像などを表示できます。

※実際のWebシステムでは、構成によって処理の分け方や使用するソフトウェアが異なります。上の図は、処理の流れや役割を覚えるために単純化したイメージです。

物理的に「クライアントとサーバー」に別れている場合もクライアントサーバーシステムと呼びます。

完全に物理マシンを分ける構成（標準的な大・中規模システム）

例えば、ネットを挟んで合計4台の異なる物理コンピュータ（または仮想マシン）に分かれている場合、

という組み合わせにする事もできます。

サーバー側を1台にまとめる構成（小規模システム）

インターネットを境目にして、物理的には2台のコンピュータに分かれます。この場合もクライアントサーバーシステムと呼びます。
